Olie- og gasindustri

Anvendelser og produkter relateret til olie og gas

Oprullede rørledninger

Udviklet til svær- og højtryksbaseret brøndintervention - Vores partners, DSTI, roterende samlinger leverer pålidelig væskeoverførsel til anvendelser med oprullede rør, f.eks. rensning, cirkulation, hydraulisk frakturering, syrestimulering, cementering og boring.

Frakturerings- og boreslamsystemer
Drejeled med enkelt flowpassage giver pålidelig væskeoverførsel, der er nødvendig til krævende fraktureringsoperationer. Specialiserede pakninger, der kan modstå slibende og ætsende midler, og et robust lejekombinationssystem med valsetrykkraft/vinkelkontakt giver pålidelig ydelse, hvilket minimerer nedetid som følge af service og reparationer.


Op- og udrulningsfunktioner
Drejeled med flere flowpassager til højtrykshydrauliske væsker giver pålidelig væskeoverførsel, som er nødvendig til vikling og frigivelse af kontinuerlige længder af oprullede rør i forbindelse med workover-aktivteter, boring og brøndfærdiggørelse. Vores væskeprodukter anvendes ledende producenter af CT-udstyr og anvendes aktuelt i oliefelter rundt om i verden.

Vidste du, at vi har encodere til op- og udrulningsfunktioner? Kontakt os for flere oplysninger!


ANVENDELSESFUNKTIONER

  • Designet til direkte integration i kundeudstyr
  • Højtryksdesign op til 15.000+ PSI (1.000+ BAR)
  • Udviklet i henhold til gældende API & NACE-standarder
  • Tætningssystem designet til fraktureringsvæsker, boreslam og andre typer af midler (herunder standardmidler og syreholdige midler)
  • Specialiseret lejesystem for forbedret driftslevetid og belastningsmuligheder
  • 1.0", 1.5", 2.0", 3.0" samt andre diameterstørrelser til rådighed
  • Løsninger til onshore- og offshoremiljøer

Kraner

Drejeleddet i kranen giver den nødvendige kraft til at udføre de nødvendige bevægelser og løft, derfor spiller rotationstransmissionsenheden en meget vigtig rolle.
Penlink tilbyder en bred vifte af løsninger, både hydrauliske roterende samlinger og elektriske slæberinge. Vi kan også integrere fiberoptiske kanaler og encodere med høj nøjagtighed (krøjning).
Vi har en meget bred vifte af ATEX, IECEx-certificerede slæberinge! Vi kan også certificere brugerdefinerede slæbringe til mindre projekter. Hvis kranen operer i forskellige zoner, eller den skal bruges i en nødsituation, kan vi tilbyde kombinerede løsninger ved hjælp af to drejeled.

Hvis der kræves høje datahastigheder, kan vi tilbyde 1Gb/s dataoverførsel i et elektrisk slæberingmodul. Vores signalslæbering er forseglet for at sikre, at kulstofstøv fra strømringe ikke trænger ind og forstyrrer signalringene med tiden.

Vi tilbyder adskilte kamre i glideringen på grund af nye regler i branchen!



ANVENDELSESFUNKTIONER

  • Designede kranslæberinge fra små kraner til 1500A-kraner
  • Designet i henhold til offshore-bestemmelser
  • DNV GL-typegodkendelse
  • ATEX- og IECEx-løsninger
  • Løsninger med hule aksler
  • Kombinerede drejeled

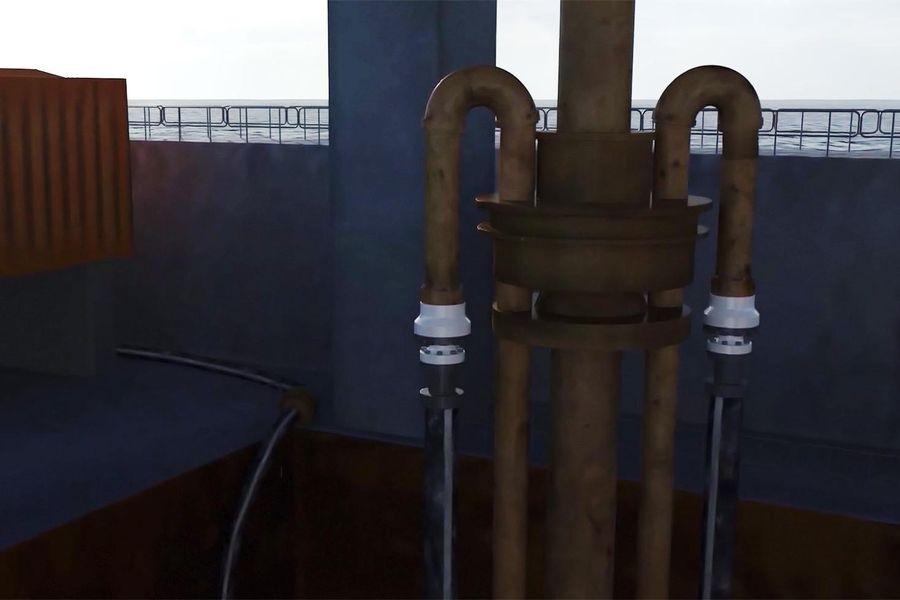

Fleksible moonpool-slanger og slanger med U-bøjning

Takket være de førende producenter og operatører inden for olie- og gasudstyr, er vores drejeled til HPI-moon pool-slanger, der anvendes over og under vand, hvor fleksible slanger (jumpers) udsætte for belastninger og træk fra udstyrsinstallation, produktion, havstrømme og andre miljøforhold.

I modsætning til mange konkurrenter tillader Penlinks drejeled, at slanger med U-bøjning og andre fleksible slanger kan rotere ved lavt moment, selv ved fuld driftstryk - dette forlænger slangens levetid og sparer dermed tid og penge fra uplanlagt reparation og nedetid.

Penlinks drejeled er konstrueret på grundlag af projektkrav og kvalificeret til API 6A, 16C og 17D. Det kompakte design giver reduceret vægt med kraftige indvendige lejer for at understøtte slangebelastninger og kan operere i miljøer med svovlbrinte i overensstemmelse med NACE MR1075.



ANVENDELSER

  • Moon Pool-slanger med U-bøjning
  • Choke- og kill-ledninger
  • Mudderledninger
  • Kontrolledninger
  • Hydrauliske ledninger
  • Cementledninger
  • Managed Pressure Drilling (styret trykboring, MPD)



DOWNLOADS
High Pressure Inline Swivels

Undersøiske rørlednings- og jumper-systemer

Vores undersøiske drejeled muliggør relativ rotation mellem flowline-udstyr og flowline-rør for at opretholde en passende vinkelpositionering under installationen, hvilket reducerer installationstiden og eliminerer bøjningsmomenter for at forhindre udstyrs-/rørskade, når undervandsudstyr sænkes til havbunden.

Hidtil har vores partner, DSTI, fremstillet, testet, kvalificeret og leveret næsten 200 undervandsdrejeled, der er pålideligt installeret og opererer i oliefelter over hele verden.

Med fokus på de konstant skiftende udfordringer inden for olie- og gasudvikling offshore, har vi gjort betydelige og løbende investeringer, herunder kapacitetsfremstilling og tilpasset tryk- og belastningsprøvningsudstyr til testning af produkter på op til 55" [1400 mm] i diameter, bøjningsbelastninger op til 3 millioner ft-lbs [4100 kNm] og trækbelastninger op til 3,1 millioner lbf [13900 kN].



ANVENDELSESFUNKTIONER

  • Metal-til-metal tætningssystem
  • Design egnet til høje temperaturer/højtryk (HTHP)
  • Designet til at blive betjent af ROV
  • Specialiseret lejekonstruktion der absorberer bøjningsmomenter og belastninger
  • Torsionsmodstandsløsninger, nårdrejeledet er spændingsførende
  • Tilgængelig i AP-flange/nav, Grayloc og andre forbindelser
  • Forskellige materialer, der opfylder projektkrav
  • Komplette løsninger til rådighed, herunder ROV-paneler, Hot Stabs, skot-fitting mfl.



DOWNLOADS
Subsea Swivels Brochure

Topdrev

Roterende samlinger

Vi leverer pålidelige væsketætnings- og overføringsløsninger til hydrauliske og slibende anvendelser, der kræves af nutidens krævende topdrevsbaserede boringer. Vi leverer roterende samlinger til vandkølede motorer.

Vores drejeledsprodukter til væske, der er udviklet til topdrev, fjerner meget af det manuelr arbejde, der tidligere var påkrævet på traditionelle boerigge, hvilket reducerer risikoen og forbedrer sikkerheden. Vi tilbyder en bred vifte af løsninger til landbaserede topdrevsbaserede boringsystemer, herunder fdrejeled med flere flowpassager til selvstændige shydrauliske rørledninger, der bruges til pålideligt at vælge og placere borestrengen



Encodere

Vi leverer verdens mest robuste, pålidelige, ikke-bærende, kontaktfri magnetiske encodere til topdrevmotorer/maskinsystemer. XP5 SMARTSafe™-sensorer styrer verdens første eksplosionssikre encoder med aftagelig elektronik og uden ekstern barriere!

De er certificerede iht. cULus, ATEX, AEx og IECEx og tilbyder en særdeles pålidelig, ikke-bærende konstruktion! SMARTSafe XP5-sensorer kan bruges i gasholdige ATEX/ECEx, cUL, AEX og UL- miljøer.



Kontakt os for flere oplysninger!

Kransystemer til servicerør

Vi leverer væsketætningsløsninger og optiske/elektriske slæberinge til rullesystemer til servicerørforbindelser, der er designet til at give driftsfleksibilitet til offshore og onshore-aktiviteter.

Penlinks specialudviklede roterende samlinger og slæberinge integreres direkte i rullesystemet til servicerør, der muliggør pålidelig op- og udrulning af rør og udstyr.

Velegnet til tryk på op til 20.000+ PSI [1.380+ BAR] og med en bred variation af kombinerede elektriske og optiske passager kan vi tilbyde den løsning, der passer til dine behov.



ANVENDELSESFUNKTIONER

  • Bred vifte af slæberingskonfigurationer
  • Højtryksdrejeled
  • Bulk-overførsel/brændstoftilførsel

Anvendelsesnotater
