Heavy Mill Duty Encoders

Magnetic Encoder Solutions

Our heavy mill duty modular magnetic encoders fit up to standard  12.5" C-Face motors and 12.5" flanges commonly used for NEMA brake mounting. Other THIN-LINE III models, ranging from 115mm to 6.75", are available to fit other motor sizes, and AV125 is available for 12.5" NEMA brake applications.

23 products found

Heavy Mill Duty Encoders

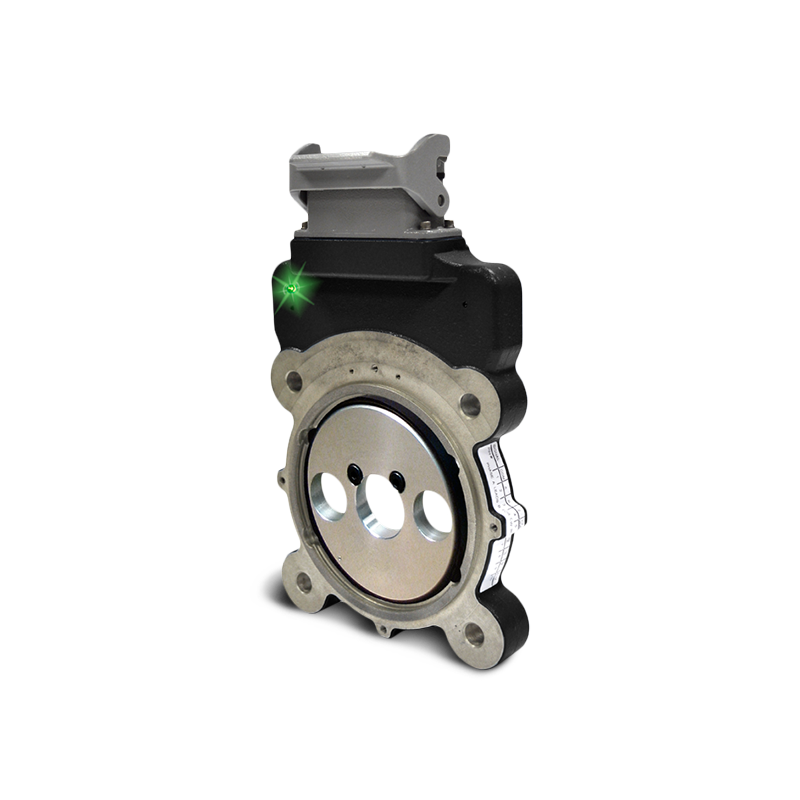

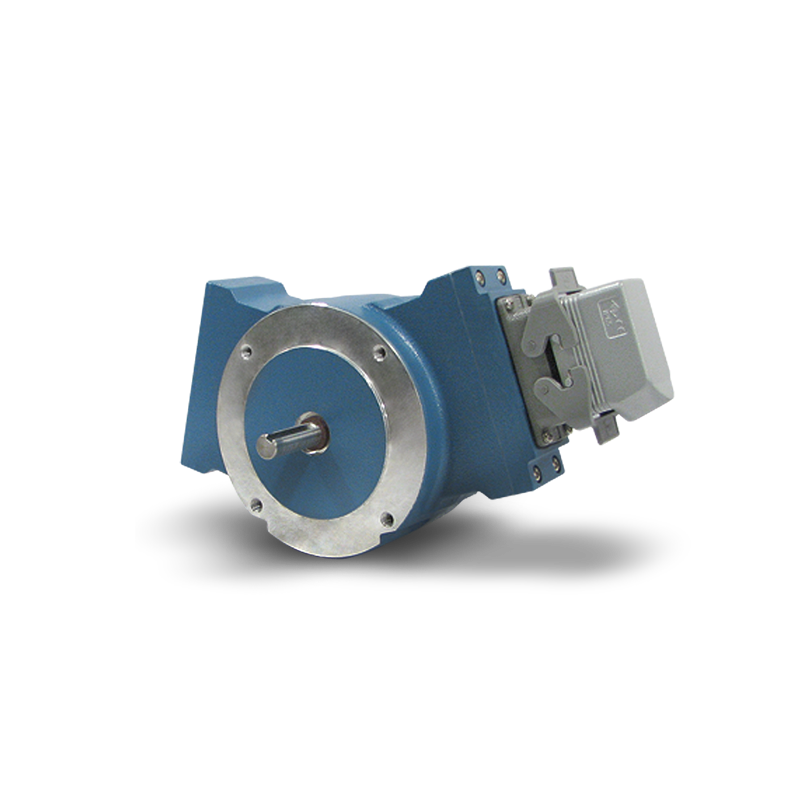

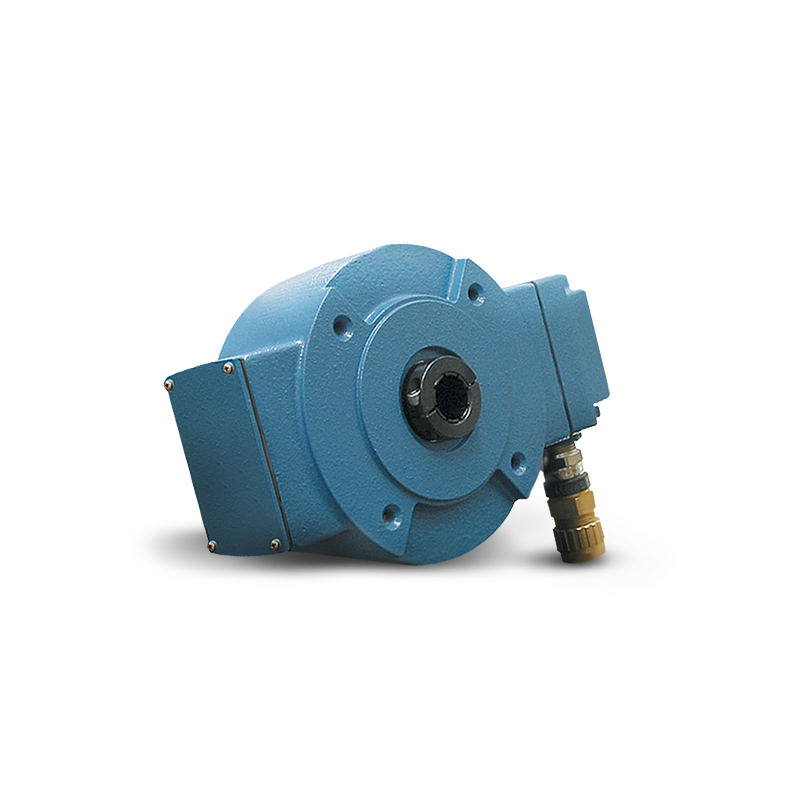

AV115 (THIN-LINE III™)

AV115 (THIN-LINE III™)

Operating Power

5 - 24 VDC

Current

100mA nom, no load

Output Format

A Quad B with marker (A,A–, B,B – , Z,Z – )

Frequency Range

250 kHz Max, 45 kHz Max

Speed

5000 RPM Max.

Environmental

IP67 (Fully Encapsulated)

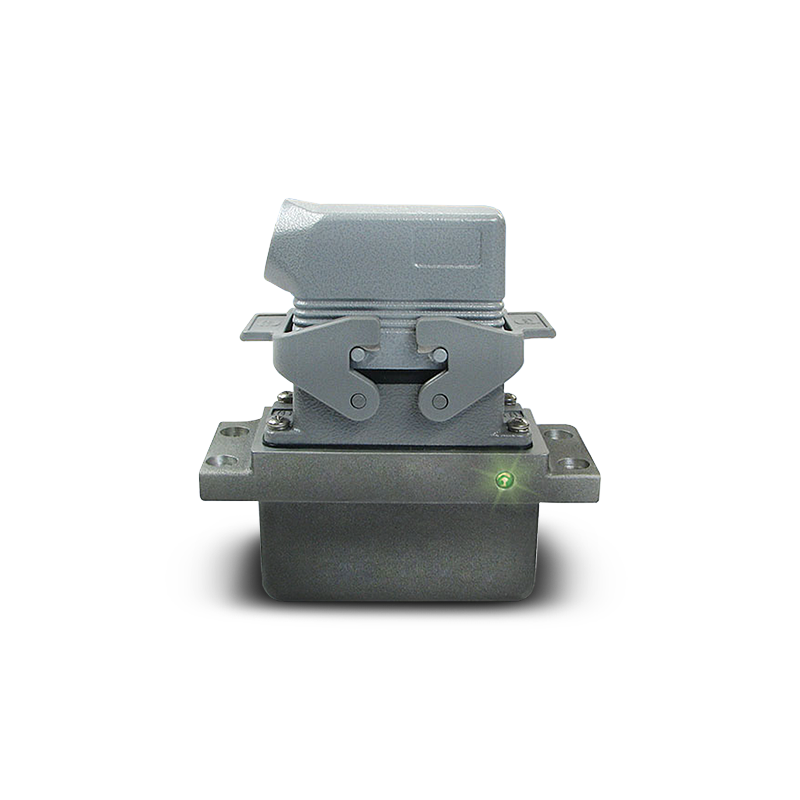

AV12 Sensor for AV125 Encoder

AV12 Sensor for AV125 Encoder

Operating Power

5 - 24 VDC

Current

100mA nom, no load

Output Format

A Quad B with marker (A,A–, B,B – , Z,Z – )

Frequency Range

250 kHz Max, 45 kHz Max

Speed

5400 RPM Max.

Environmental

IP67 (Fully Encapsulated)

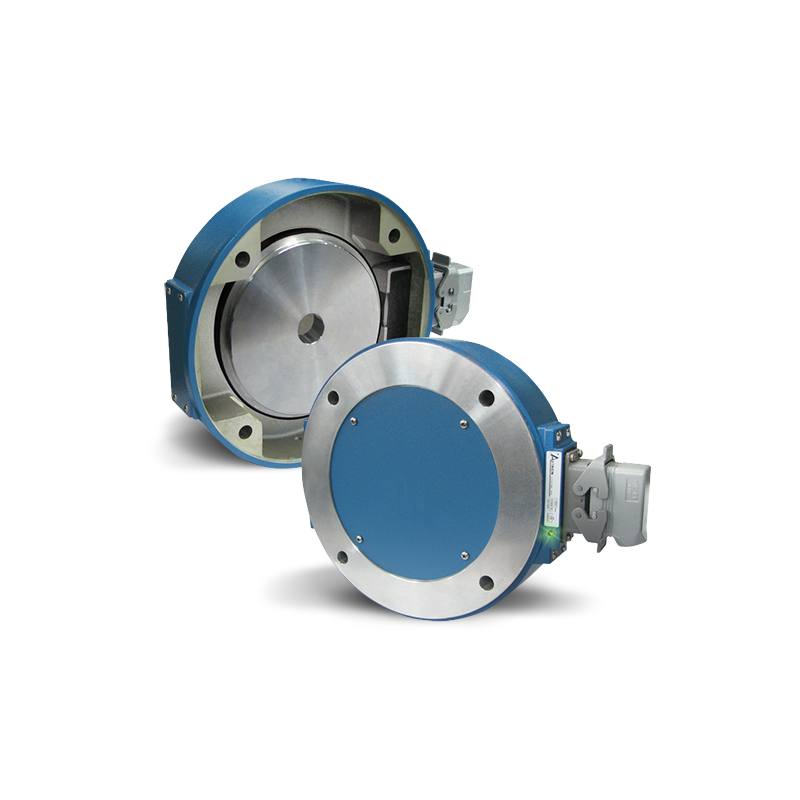

AV125 (SMARTach II™)

AV125 (SMARTach II™)

Operating Power

5 - 24 VDC

Current

100mA nom, no load

Output Format

A Quad B with marker (A,A–, B,B – , Z,Z – )

Frequency Range

250 kHz Max, 45 kHz Max

Speed

5000 RPM Max.

Environmental

IP67 (Fully Encapsulated)

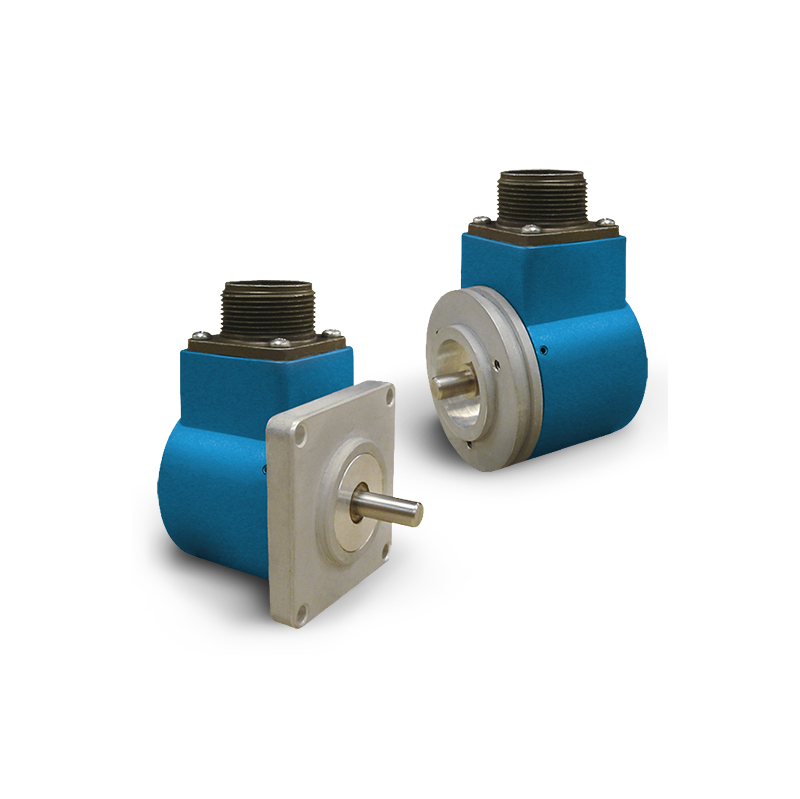

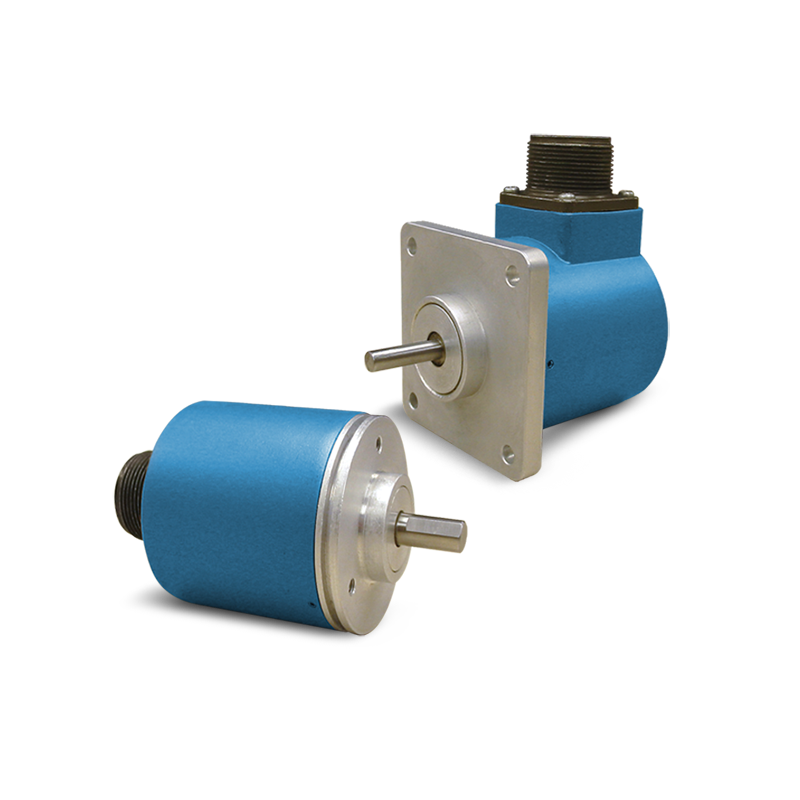

AV20

AV20

Operating Power

5 - 28 VDC

Current

50mA, no load

Output Format

A Quad B with marker (A,A–, B,B – , Z,Z – )

Frequency Range

0 to 125 KHz

Speed

6000 RPM Max.

Environmental

Nema 4/IP65

AV25

AV25

Operating Power

5 - 28 VDC

Current

50mA, no load

Output Format

(A,A–, B,B–, Z,Z– available)

Frequency Range

0 to 125 KHz

Speed

6000 RPM Max.

Environmental

-

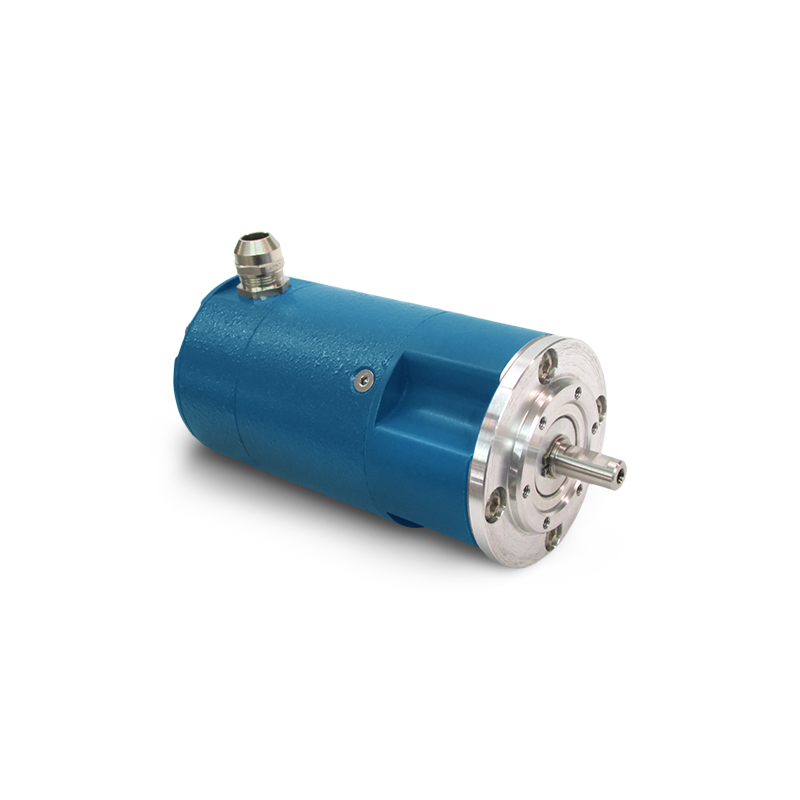

AV30

AV30

Operating Power

[SSI] 5-30 VDC, [Analog V Out] 12-30 VDC, [Analog I Out] 15-30 VDC

Current

[SSI] 30mA @ 24VDC, 125mA @ 5VDC, [Analog V Out] 15mA @ 24V, [Analog I Out] 40mA @ 24V

Output Format

Analog, SSI (future CANOpen, DeviceNet, J1939, Profibus)

Frequency Range

-

Speed

-

Environmental

IP65

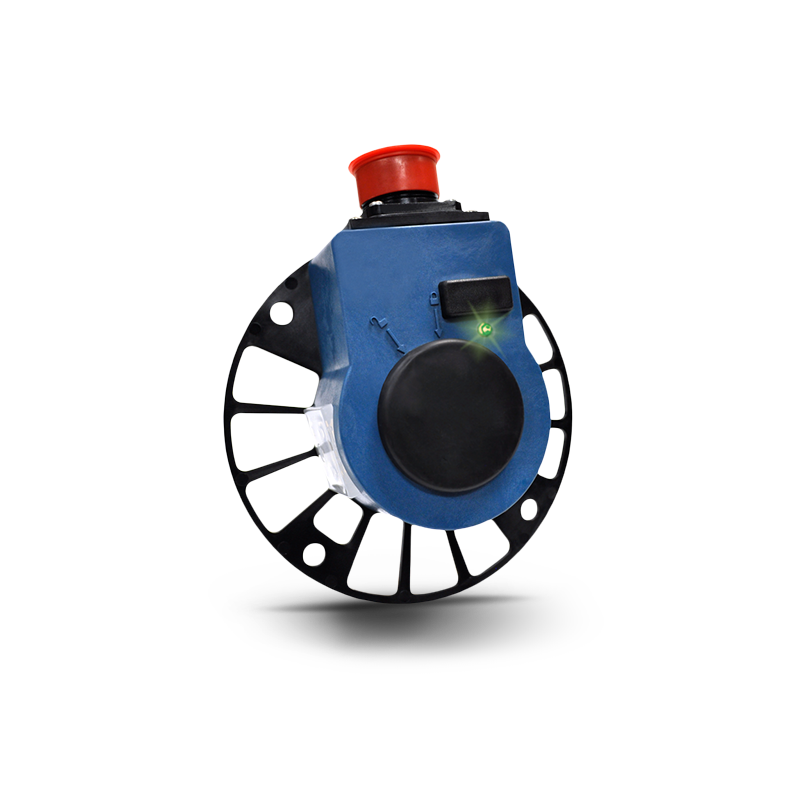

AV32 (Bullseye32™)

AV32 (Bullseye32™)

Operating Power

5 - 24 VDC

Current

60mA, no load

Output Format

A Quad B with gated marker (A,A–, B,B–, Z,Z– )

Frequency Range

0 to 250 KHz

Speed

6000 RPM Max.

Environmental

IP65 (Electronic Protection)

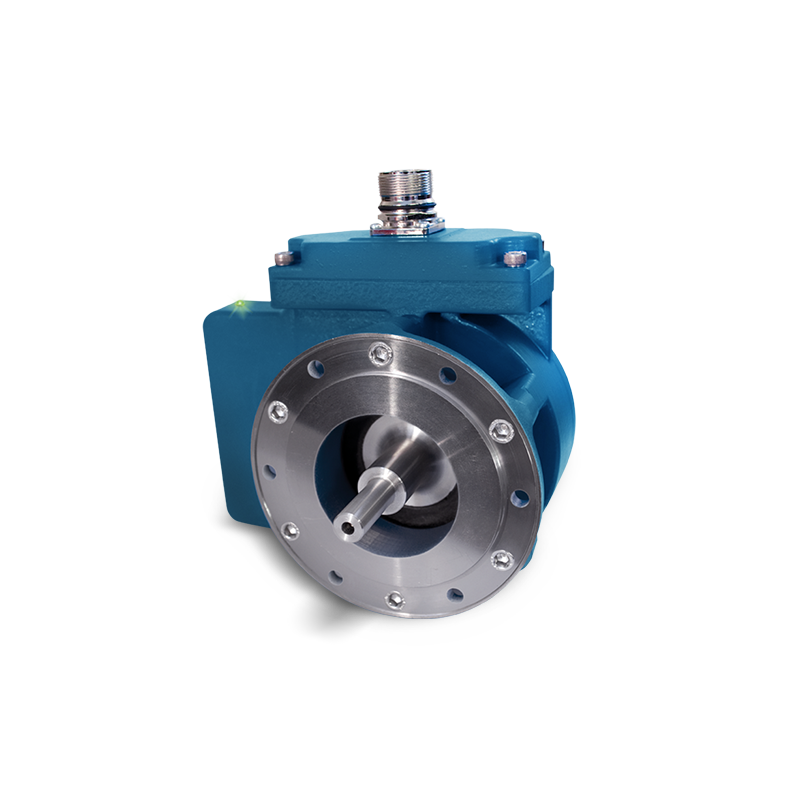

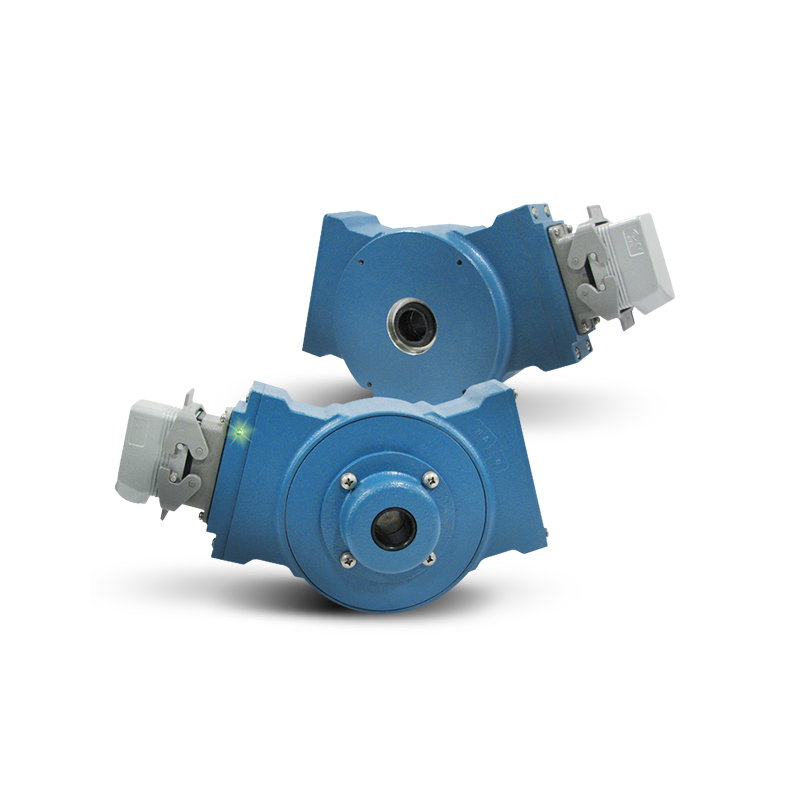

AV45 (EuroSMART™)

AV45 (EuroSMART™)

Operating Power

5 - 24 VDC

Current

100mA nom, no load

Output Format

A Quad B with marker (A,A–, B,B – , Z,Z – )

Frequency Range

0 to 165 KHz

Speed

5000 RPM Max.

Environmental

IP65

AV485 (SMARTach II™)

AV485 (SMARTach II™)

Operating Power

5 - 24 VDC

Current

100mA nom, no load

Output Format

A Quad B with marker (A,A–, B,B – , Z,Z – )

Frequency Range

250 kHz Max, 45 kHz Max

Speed

5000 RPM Max.

Environmental

IP67 (Fully Encapsulated)

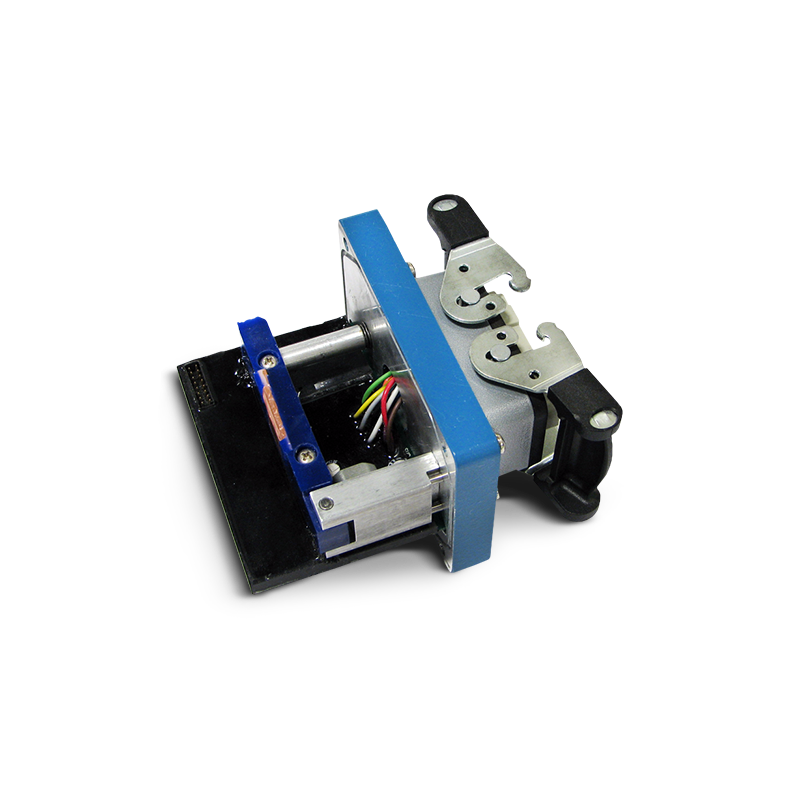

AV5 Magnetic Module

AV5 Magnetic Module

Operating Power

5 - 24 VDC

Current

100mA nom, no load

Output Format

A Quad B with marker (A,A–, B,B – , Z,Z – )

Frequency Range

250 kHz Max, 45 kHz Max

Speed

5400 RPM Max.

Environmental

IP67 (Fully Encapsulated)

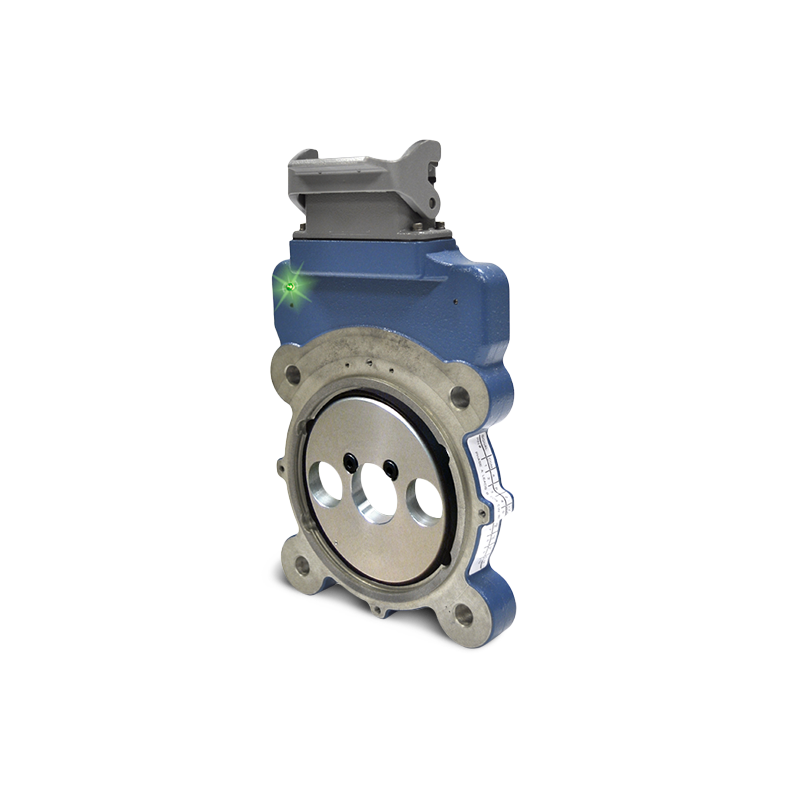

AV56 (THIN-LINE III™)

AV56 (THIN-LINE III™)

Operating Power

5 - 24 VDC

Current

100mA nom, no load

Output Format

A Quad B with marker (A,A–, B,B – , Z,Z – )

Frequency Range

250 kHz Max, 45 kHz Max

Speed

5400 RPM Max.

Environmental

IP67 (Fully Encapsulated)

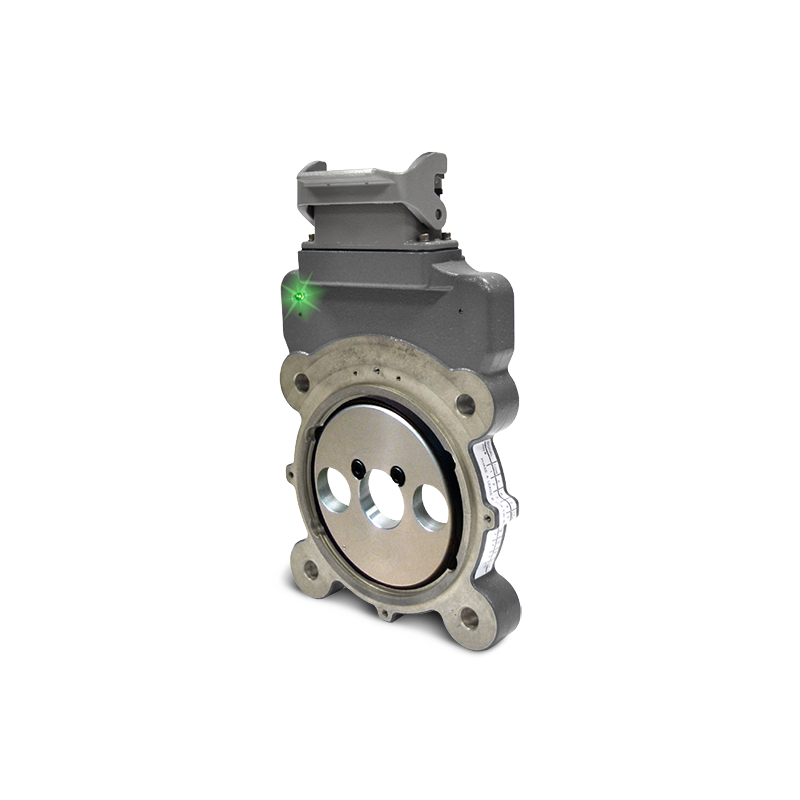

AV56S (THIN-LINE III™)

AV56S (THIN-LINE III™)

Operating Power

5 - 24 VDC

Current

80mA, no load

Output Format

A Quad B with marker (A,A–, B,B – , Z,Z – )

Frequency Range

250 kHz Max, 45 kHz Max

Speed

5400 RPM Max.

Environmental

IP67 (Fully Encapsulated)

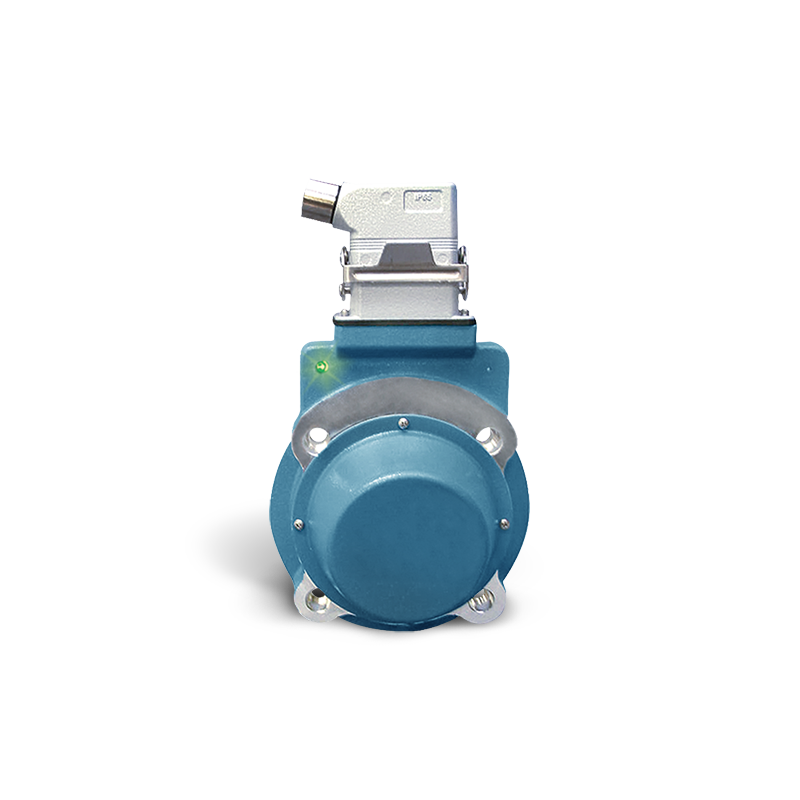

AV67 (THIN-LINE III™)

AV67 (THIN-LINE III™)

Operating Power

5 - 24 VDC

Current

100mA nom, no load

Output Format

A Quad B with marker (A,A–, B,B – , Z,Z – )

Frequency Range

250 kHz Max, 45 kHz Max

Speed

5400 RPM Max.

Environmental

IP67 (Fully Encapsulated)

AV685 (SMARTach II™)

AV685 (SMARTach II™)

Operating Power

5 - 24 VDC

Current

100mA nom, no load

Output Format

A Quad B with marker (A,A–, B,B – , Z,Z – )

Frequency Range

250 kHz Max, 45 kHz Max

Speed

5400 RPM Max.

Environmental

IP67 (Fully Encapsulated)

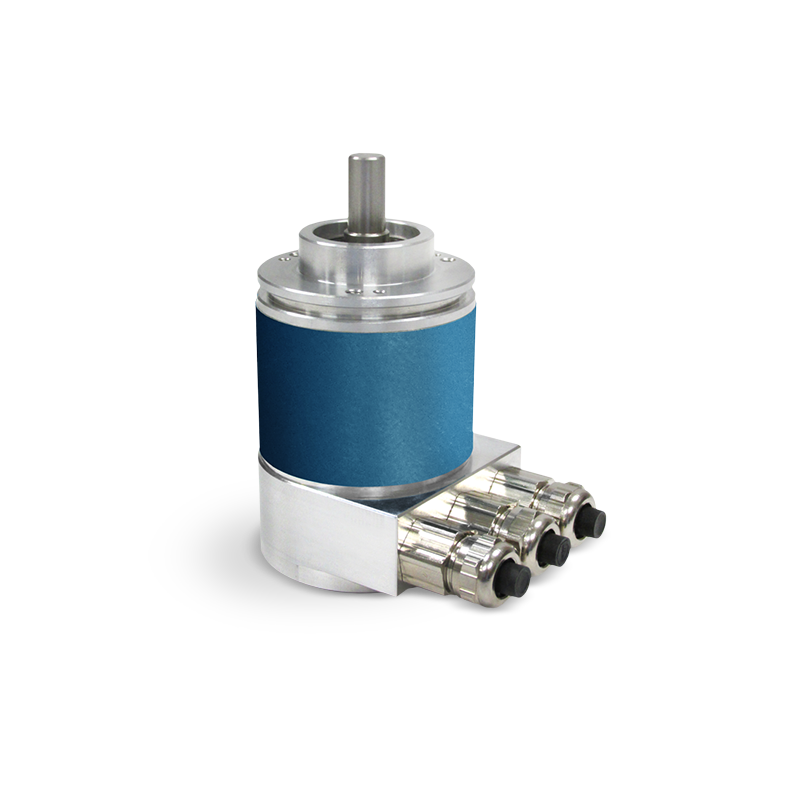

AV6A

AV6A

Operating Power

10 - 30 VDC

Current

230mA at 10V, 100mA at 24V maximum*

Output Format

Ethernet/IP, Modbus TCP, Profinet, Powerlink, Profibus, CANOpen, CANSafe, DeviceNet, SSI, Parallel

Frequency Range

-

Speed

-

Environmental

IP66

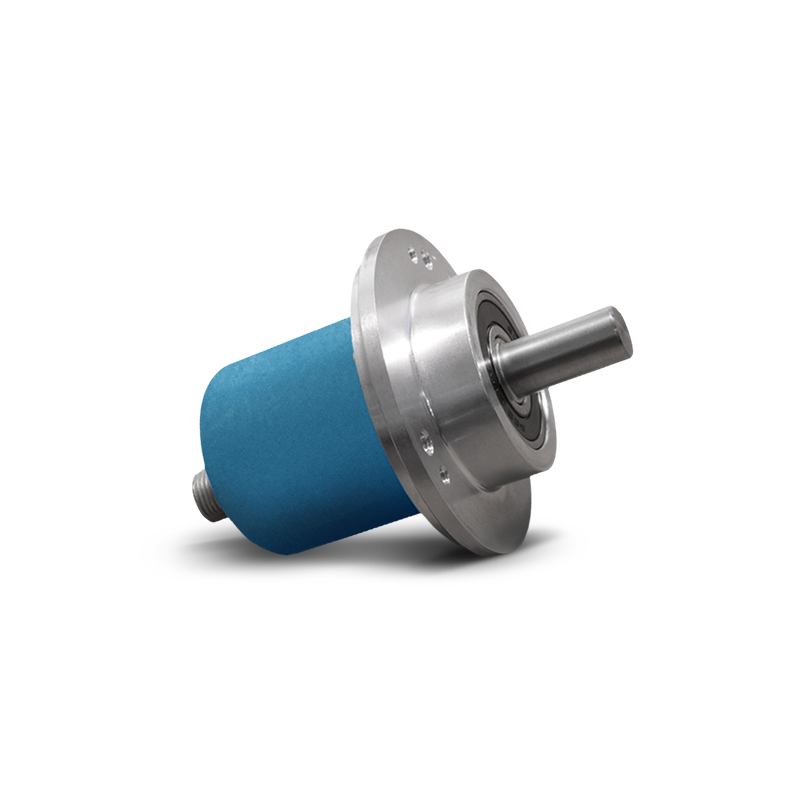

AV6M

AV6M

Operating Power

[SSI] 5-30 VDC, [Analog V Out] 12-30 VDC, [Analog I Out] 15-30 VDC

Current

[SSI] 30mA @ 24VDC, 125mA @ 5VDC, [Analog V Out] 15mA @ 24V, [Analog I Out] 40mA @ 24V

Output Format

Analog, SSI (future CANOpen, DeviceNet, J1939, Profibus)

Frequency Range

-

Speed

-

Environmental

IP69K (IP65)

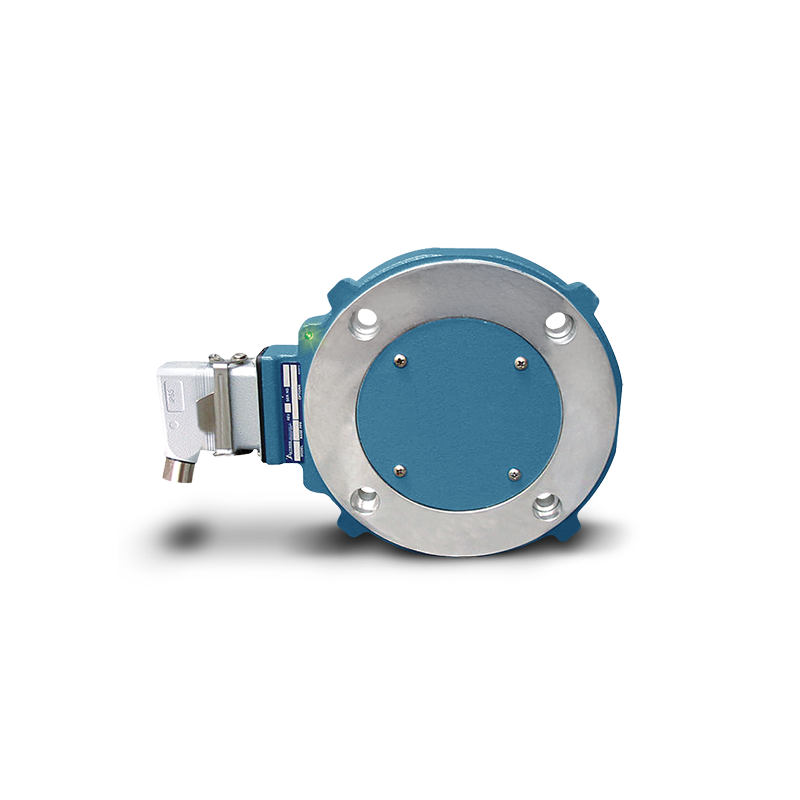

AV85 (THIN-LINE III™)

AV85 (THIN-LINE III™)

Operating Power

5 - 24 VDC

Current

100mA nom, no load

Output Format

A Quad B with marker (A,A–, B,B – , Z,Z – )

Frequency Range

250 kHz Max, 45 kHz Max

Speed

5400 RPM Max.

Environmental

IP67

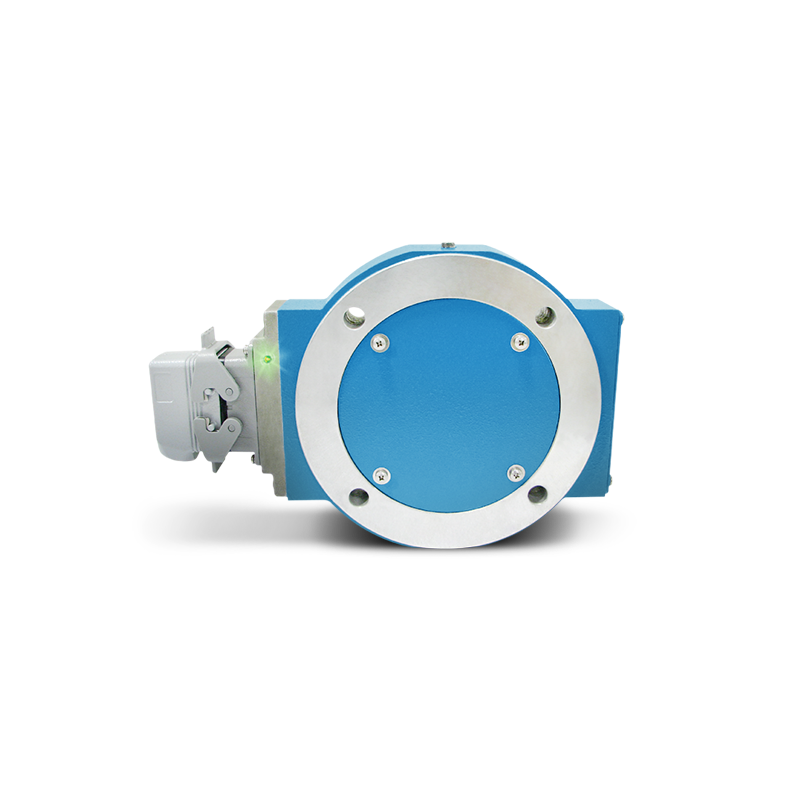

AV850 (SMARTach II)

AV850 (SMARTach II)

Operating Power

5 - 24 VDC

Current

100mA nom, no load

Output Format

A Quad B with marker (A,A–, B,B – , Z,Z – )

Frequency Range

250 kHz Max, 45 kHz Max

Speed

6000 RPM Max.

Environmental

IP67 (Fully Encapsulated)

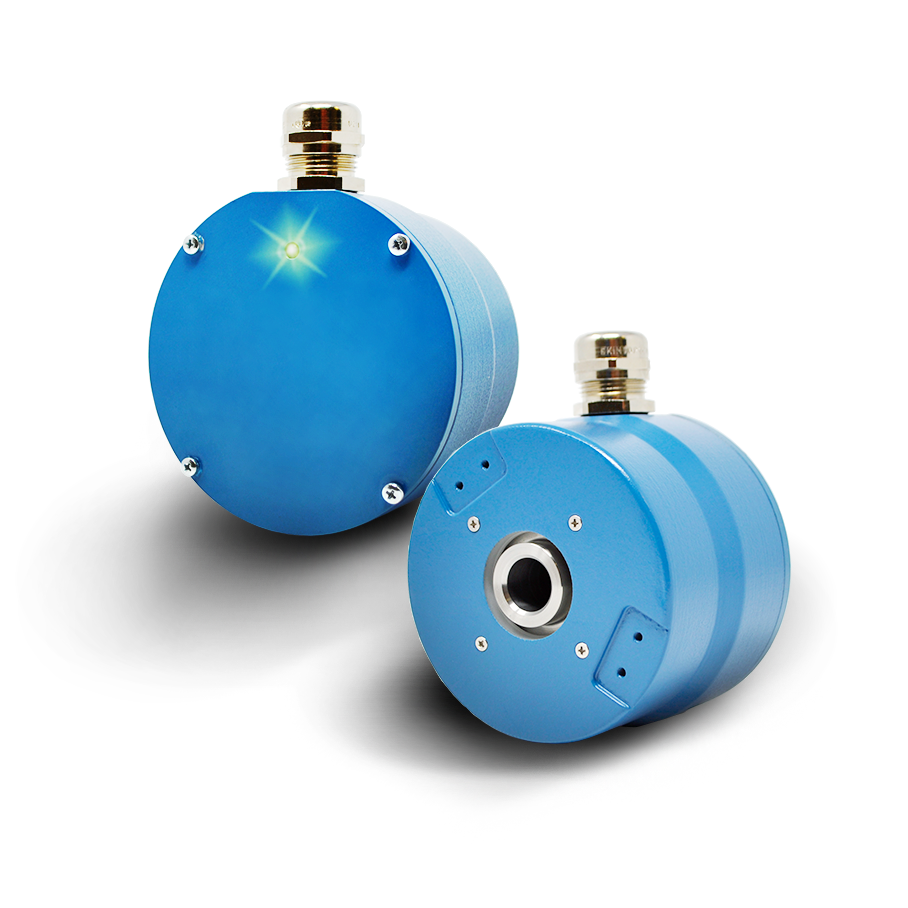

HS44

HS44

Operating Power

6-30VDC

Current

80mA, no load

Output Format

A Quad B with marker (A,A–, B,B – , Z,Z – )

Frequency Range

0 to 250 KHz

Speed

6000 RPM Max.

Environmental

IP66 (housing with fully encapsulated electronics)

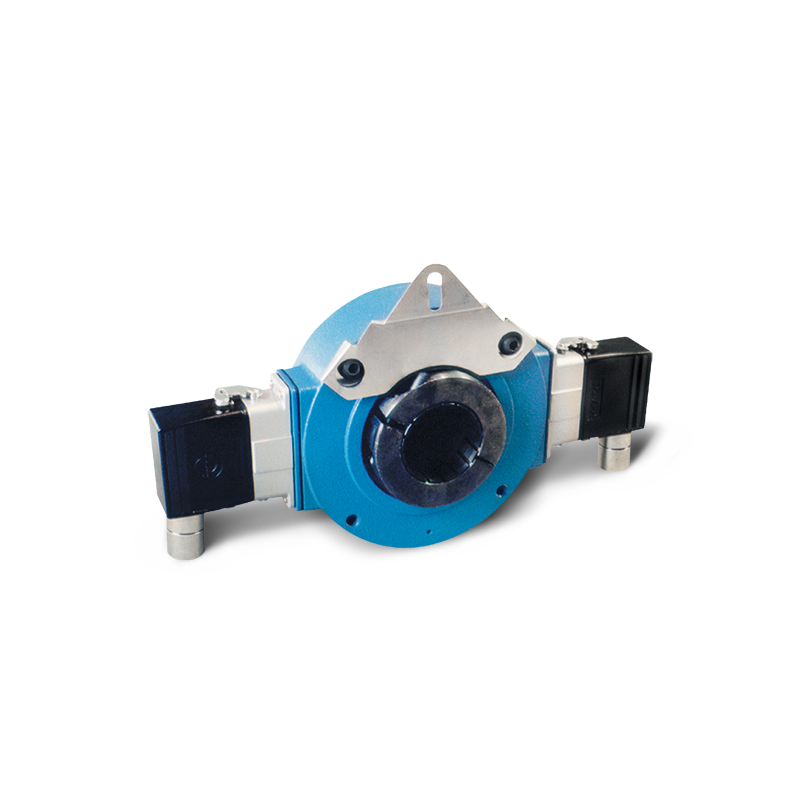

M4 Large-Bore

M4 Large-Bore

Operating Power

5 - 24 VDC

Current

120mA per output, no load 24VDC

Output Format

A,A–, B,B–; Optional Marker Z,Z–

Frequency Range

0 to 100 KHz

Speed

5000 RPM Max.

Environmental

-

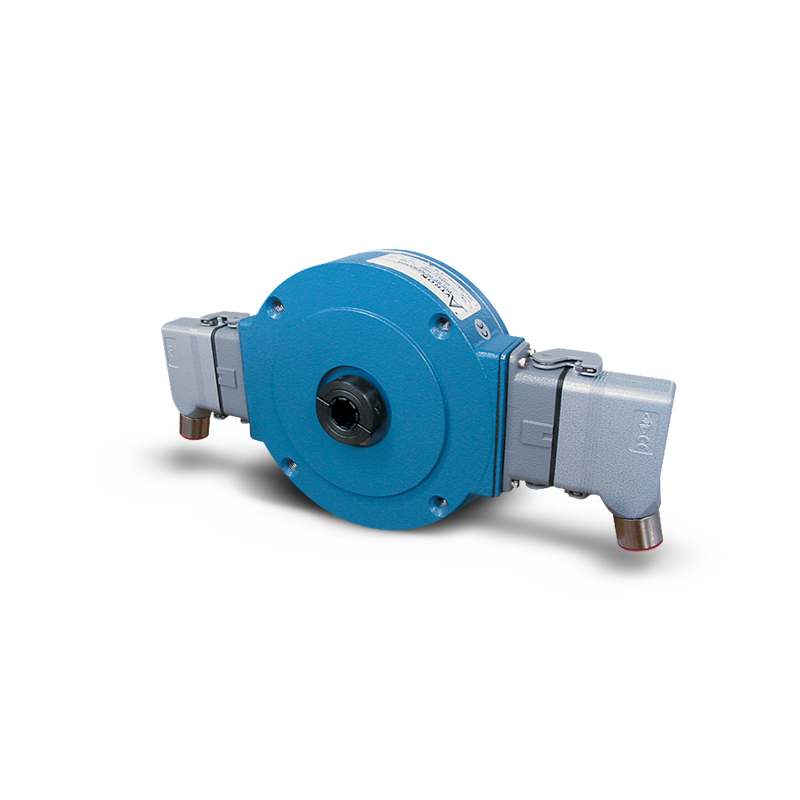

M4-(3-5, A-F) Small Bore

M4-(3-5, A-F) Small Bore

Operating Power

5 - 24 VDC

Current

120mA per output, no load 24VDC

Output Format

A,A–, B,B–; Optional Marker Z,Z–

Frequency Range

0 to 100 KHz

Speed

5000 RPM Max.

Environmental

-

M484 Sensor

M484 Sensor

Operating Power

See Data Sheet for Available Models

Current

See Data Sheet for Available Models

Output Format

A Quad B (A,A/, B,B/) Optional Marker Pulse (Z, Z/)

Frequency Range

0 to 36 KHz

Speed

3600-4500 RPM Max.

Environmental

IP65

M7 (Ultra-Low Temperature)

M7 (Ultra-Low Temperature)

Operating Power

5 - 24 VDC

Current

120mA per output, no load 24VDC

Output Format

A,A–, B,B–; Optional Marker Z,Z–

Frequency Range

0 to 100 KHz

Speed

5000 RPM Max.

Environmental

-

ProductOperating PowerCurrentOutput FormatFrequency RangeSpeedEnvironmentalPDF
AV115 (THIN-LINE III™) 5 - 24 VDC 100mA nom, no load A Quad B with marker (A,A–, B,B – , Z,Z – ) 250 kHz Max, 45 kHz Max 5000 RPM Max. IP67 (Fully Encapsulated) icon
AV12 Sensor for AV125 Encoder 5 - 24 VDC 100mA nom, no load A Quad B with marker (A,A–, B,B – , Z,Z – ) 250 kHz Max, 45 kHz Max 5400 RPM Max. IP67 (Fully Encapsulated) icon
AV125 (SMARTach II™) 5 - 24 VDC 100mA nom, no load A Quad B with marker (A,A–, B,B – , Z,Z – ) 250 kHz Max, 45 kHz Max 5000 RPM Max. IP67 (Fully Encapsulated) icon
AV20 5 - 28 VDC 50mA, no load A Quad B with marker (A,A–, B,B – , Z,Z – ) 0 to 125 KHz 6000 RPM Max. Nema 4/IP65 icon
AV25 5 - 28 VDC 50mA, no load (A,A–, B,B–, Z,Z– available) 0 to 125 KHz 6000 RPM Max. - icon
AV30 [SSI] 5-30 VDC, [Analog V Out] 12-30 VDC, [Analog I Out] 15-30 VDC [SSI] 30mA @ 24VDC, 125mA @ 5VDC, [Analog V Out] 15mA @ 24V, [Analog I Out] 40mA @ 24V Analog, SSI (future CANOpen, DeviceNet, J1939, Profibus) - - IP65 icon
AV32 (Bullseye32™) 5 - 24 VDC 60mA, no load A Quad B with gated marker (A,A–, B,B–, Z,Z– ) 0 to 250 KHz 6000 RPM Max. IP65 (Electronic Protection) icon
AV45 (EuroSMART™) 5 - 24 VDC 100mA nom, no load A Quad B with marker (A,A–, B,B – , Z,Z – ) 0 to 165 KHz 5000 RPM Max. IP65 icon
AV485 (SMARTach II™) 5 - 24 VDC 100mA nom, no load A Quad B with marker (A,A–, B,B – , Z,Z – ) 250 kHz Max, 45 kHz Max 5000 RPM Max. IP67 (Fully Encapsulated) icon
AV5 Magnetic Module 5 - 24 VDC 100mA nom, no load A Quad B with marker (A,A–, B,B – , Z,Z – ) 250 kHz Max, 45 kHz Max 5400 RPM Max. IP67 (Fully Encapsulated) icon
AV56 (THIN-LINE III™) 5 - 24 VDC 100mA nom, no load A Quad B with marker (A,A–, B,B – , Z,Z – ) 250 kHz Max, 45 kHz Max 5400 RPM Max. IP67 (Fully Encapsulated) icon
AV56S (THIN-LINE III™) 5 - 24 VDC 80mA, no load A Quad B with marker (A,A–, B,B – , Z,Z – ) 250 kHz Max, 45 kHz Max 5400 RPM Max. IP67 (Fully Encapsulated) icon
AV67 (THIN-LINE III™) 5 - 24 VDC 100mA nom, no load A Quad B with marker (A,A–, B,B – , Z,Z – ) 250 kHz Max, 45 kHz Max 5400 RPM Max. IP67 (Fully Encapsulated) icon
AV685 (SMARTach II™) 5 - 24 VDC 100mA nom, no load A Quad B with marker (A,A–, B,B – , Z,Z – ) 250 kHz Max, 45 kHz Max 5400 RPM Max. IP67 (Fully Encapsulated) icon
AV6A 10 - 30 VDC 230mA at 10V, 100mA at 24V maximum* Ethernet/IP, Modbus TCP, Profinet, Powerlink, Profibus, CANOpen, CANSafe, DeviceNet, SSI, Parallel - - IP66 icon
AV6M [SSI] 5-30 VDC, [Analog V Out] 12-30 VDC, [Analog I Out] 15-30 VDC [SSI] 30mA @ 24VDC, 125mA @ 5VDC, [Analog V Out] 15mA @ 24V, [Analog I Out] 40mA @ 24V Analog, SSI (future CANOpen, DeviceNet, J1939, Profibus) - - IP69K (IP65) icon
AV85 (THIN-LINE III™) 5 - 24 VDC 100mA nom, no load A Quad B with marker (A,A–, B,B – , Z,Z – ) 250 kHz Max, 45 kHz Max 5400 RPM Max. IP67 icon
AV850 (SMARTach II) 5 - 24 VDC 100mA nom, no load A Quad B with marker (A,A–, B,B – , Z,Z – ) 250 kHz Max, 45 kHz Max 6000 RPM Max. IP67 (Fully Encapsulated) icon
HS44 6-30VDC 80mA, no load A Quad B with marker (A,A–, B,B – , Z,Z – ) 0 to 250 KHz 6000 RPM Max. IP66 (housing with fully encapsulated electronics) icon
M4 Large-Bore 5 - 24 VDC 120mA per output, no load 24VDC A,A–, B,B–; Optional Marker Z,Z– 0 to 100 KHz 5000 RPM Max. - icon
M4-(3-5, A-F) Small Bore 5 - 24 VDC 120mA per output, no load 24VDC A,A–, B,B–; Optional Marker Z,Z– 0 to 100 KHz 5000 RPM Max. - icon
M484 Sensor See Data Sheet for Available Models See Data Sheet for Available Models A Quad B (A,A/, B,B/) Optional Marker Pulse (Z, Z/) 0 to 36 KHz 3600-4500 RPM Max. IP65 icon
M7 (Ultra-Low Temperature) 5 - 24 VDC 120mA per output, no load 24VDC A,A–, B,B–; Optional Marker Z,Z– 0 to 100 KHz 5000 RPM Max. - icon
